Profile Projector vs Flash Measuring Machine VX1100 / VX8300

ทำไมยังคงวัดงานด้วยวิธีเดิม?

PROFILE PROJECTOR



• ต้องพึ่งทักษะผู้ใช้งานสูง
• ใช้เวลาหมุนปรับโฟกัสและอ่านค่า
• วัดซ้ำจำนวนมากได้ยาก
• ไม่เหมาะกับงานความเร็วสูงในยุคอุตสาหกรรมใหม่

ลองเปลี่ยนเพื่อสิ่งที่ดีกว่า!

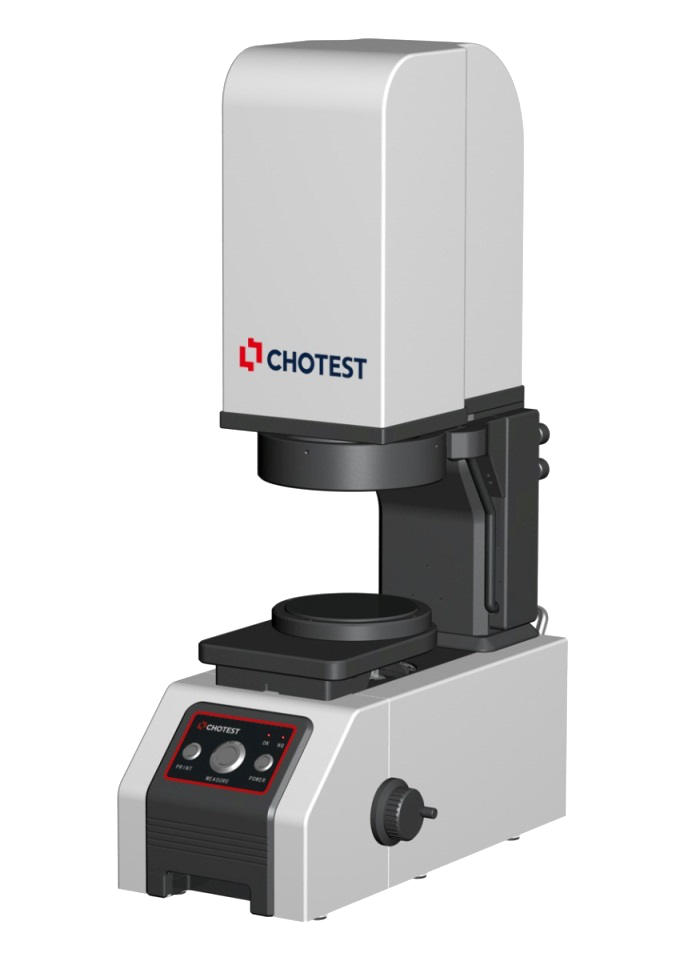

FLASH MEASURING MACHINE VX1100 | Machine VX1100 เครื่องวัดชิ้นงานความเร็วสูงด้วยระบบ Flash Measurement / VX8300

FLASH MEASURING MACHINE VX1100 / VX8300 คืออะไร

จุดเด่นของ Machine VX1100 / VX8300 ที่เหนือกว่าเครื่องวัดทั่วไป

  วัดรวดเร็ว ลดเวลา Cycle Time
FLASH MEASURING MACHINE VX1100 / VX8300 สามารถวัดชิ้นงานได้ภายในไม่กี่วินาที เหมาะสำหรับงานที่ต้องตรวจสอบชิ้นงานจำนวนมาก ช่วยเพิ่มกำลังการผลิตโดยไม่ลดคุณภาพ

  ความแม่นยำสูงและเสถียร
ด้วยกล้องความละเอียดสูงและระบบออปติคัลระดับอุตสาหกรรม ทำให้ผลการวัดมีความแม่นยำและสม่ำเสมอ ลดความคลาดเคลื่อนที่เกิดจากการวัดด้วยมือ

  การวัดแบบไม่สัมผัส (Non-Contact)
เหมาะสำหรับชิ้นงานขนาดเล็ก ชิ้นงานบาง หรือชิ้นงานที่เสียรูปง่าย เช่น ชิ้นส่วนอิเล็กทรอนิกส์ พลาสติก และชิ้นส่วนความละเอียดสูง

รองรับการวัดหลายมิติในครั้งเดียว

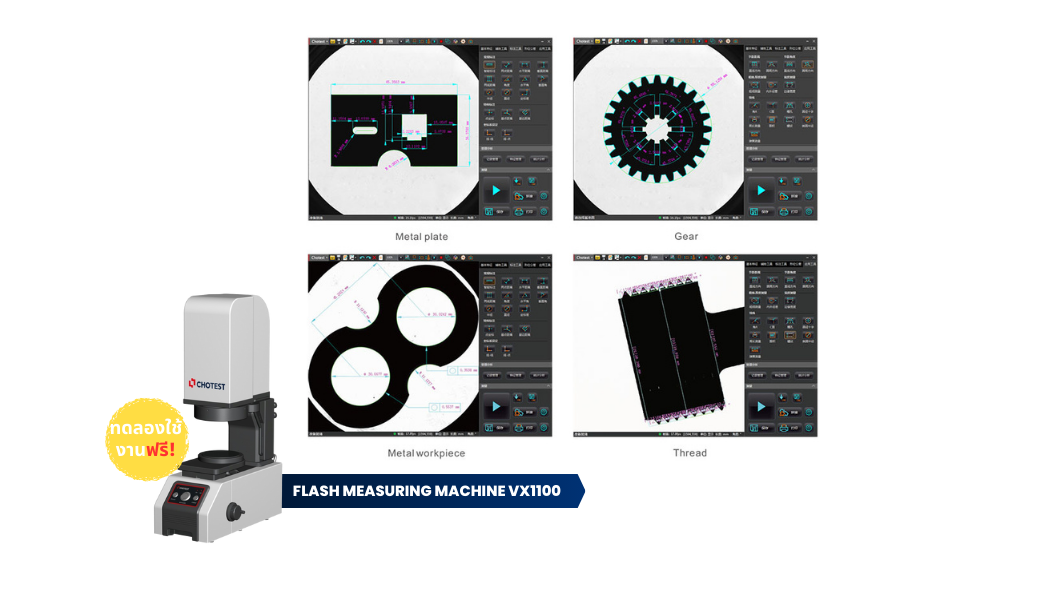

Machine VX1100 / VX8300 สามารถวัดได้หลากหลาย เช่น

• ความยาว ความกว้าง ความสูง

• เส้นผ่านศูนย์กลาง และรัศมี

• ระยะห่าง ตำแหน่งรู และมุม

• รูปร่างและขอบเขตของชิ้นงาน (Profile)


ซอฟต์แวร์อัจฉริยะ ใช้งานง่าย
FLASH MEASURING MACHINE VX1100 / VX8300 มาพร้อมซอฟต์แวร์ที่ใช้งานง่าย แสดงผลการวัดแบบชัดเจน รองรับการบันทึกข้อมูล การสร้างรายงาน และการวิเคราะห์คุณภาพ (SPC) ช่วยให้การควบคุมคุณภาพเป็นระบบและตรวจสอบย้อนหลังได้สะดวก

คุณสมบัติ FLASH MEASURING MACHINE VX1100 (รูปภาพตาราง) / VX8300





Technical Parameters: VX1100

Model No.	VX1100
Image Sensor	20M CMOS
Monitor	24" LCD (XGA: 1920×1080)
Acceptance Lens	Double Telecentric Lens
Light Source	Ring Light: Four-segment illumination (White Light, Manual up & down) Back Light: Telecentric transmission illumination (Green Light)
Field of View (F.O.V.)	Ø100mm
Repeatability of Image Meas.	±1 µm
Accuracy of Image Meas.	±3 µm
Software	VisionX
Resolution	0.1 µm
Z-Axis Travel Range	35mm
Loading Capacity	5 KG
Size (LxWxH)	500 × 280 × 670 mm
Weight	25 kg
Input Power	AC100~240V, 50~60Hz, 10A, 300W
Working Environment	Temp. 10°C~35°C, Humidity 20%~80%, Vibration < 0.002g, Less than 15Hz



หมายเหตุ: *1 ณ ตำแหน่งโฟกัส อุณหภูมิสภาพแวดล้อมอยู่ที่ +20 °C ± 1.0 °C





Technical Parameters: VX8300



Parameters	VX8300 Specification
Image Sensor	20MP CMOS
Monitor	Built-in: 10.4" LCD (XGA: 1024×768) Outside (Optional): 24" LCD (XGA: 1920×1080)
Acceptance Lens	Double Telecentric Lens
Light System	Ring Light: Four-segment illumination (White Light) Back Light: Telecentric transmission illumination (Green Light) Coaxial Light (Optional): LED parallel light
Field of View (F.O.V.)	Wide Field: 300 × 200 mm High Precision: 230 × 130 mm
Resolution	0.1 μm
Repeatability of Image Meas.	Wide Field Without Stitching: ±1 μm With Stitching: ±2 μm High Precision Without Stitching: ±0.5 μm With Stitching: ±1.5 μm
Accuracy of Image Meas.	Wide Field Without Stitching: ±3 μm With Stitching: ±(5 + 0.02L) μm High Precision Without Stitching: ±1.5 μm With Stitching: ±(3 + 0.02L) μm
Horizontal Rotary Unit (Optional)	Rotation Angle: Range 360° (Resolution 0.02°) Rotation Speed: 0.2 ~ 2 rev/s Max Diameter: Φ60 mm
Height Measurement (Optional Optical Probe)	Measuring Range (XY): 120 × 110 mm Max Hole-Depth Ratio (h/φ): 1.64 Dia. of Beam: Φ100 μm (Φ18 μm optional) Resolution: 0.25 μm Z Non-movement: Range ±2mm (Accuracy ±2 μm) Z Movement: Range 75mm (Accuracy ±(6+0.01H) μm)
XY Object Table	X Travel Range: 210 mm Y Travel Range: 110 mm Loading Capacity: 7.5 kg
Z-Axis Travel Range	75 mm
Size (L×W×H)	531 × 503 × 731 mm
Weight	75 kg
Power Input	AC 100~240V, 50/60Hz, 2A, 300W
Working Environment	Temp. 10°C~35°C, Humidity 20%~80%, Vibration < 0.002g, Less than 15Hz

หมายเหตุ:

*1 ณ ตำแหน่งโฟกัส, ภายใต้อุณหภูมิสภาพแวดล้อม +20 °C ± 1.0 °C
