เครื่องมือวัดความแข็งยางชนิดอัตโนมัติรุ่น GX-02 ยี่ห้อ Teclock (Automatic Rubber Hardness Tester)

Last updated: 21 ก.พ. 2564  |  5200 จำนวนผู้เข้าชม  |

ในนามบริษัท เจ เอส อาร์ เอ็นเทค จำกัด ตัวแทนจำหน่ายสินค้ายี่ห้อ Teclock อย่างเป็นทางการผู้เดียวในประเทศไทย และ บริษัท Teclock co.,ltd. ผู้นำด้านการผลิตอุปกรณ์วัดความแข็งของยาง (Durometer) ในประเทศญี่ปุ่น ขอนำเสนอ ผลิตภัณฑ์ใหม่ล่าสุดจากบริษัทฯ เครื่องมือวัดความแข็งยางชนิดอัตโนมัติรุ่น GX-02 (ได้รับการรับรองมาตรฐาน ISO 7619/ JIS K6253) เพื่อตอบสนองความต้องการของลูกค้าที่ต้องการเพิ่มประสิทธิภาพและความแม่นยำในการวัดความแข็งของยาง ไม่ว่าจะเป็นด้าน อุตสาหกรรมรถยนต์ อุปกรณ์การแพทย์ อุตสาหกรรมอิเล็กโทรนิค หรืออุตสาหกรรมอื่นๆที่มียางเป็นองค์ประกอบสำคัญ


SPECIFICATIONS

Standards
ISO 7619 / JIS K 6253 compliance
Minimum indication
0.1
System feautures
Peak-holding function, Timer-holding function (Timer value
0.5, 1 to 99sec), Tolerance judging function, Mean value
outputting function (n=1 to 30), Data output (PC printer),
Outer functions control output
Outside interface
RS-232C
Power
AC100~240V(ACAdapter)
Dimensions
170(W) x 160(L) x 470(H) mm.
Weight
11 kg (Including weight 1 kg)
Sensor unitModel : GSS-619 (Type A) GSS-620 (Type D)
           GSS-621 (Type E)
Pressing-surface diameter : φ18mm (ESS-621, type E is 127mm)
Code length : 2m
Dimensions : 50(W) x 35(L) x 124(H) mm.
Weight : 320g

CATALOG DOWNLOAD

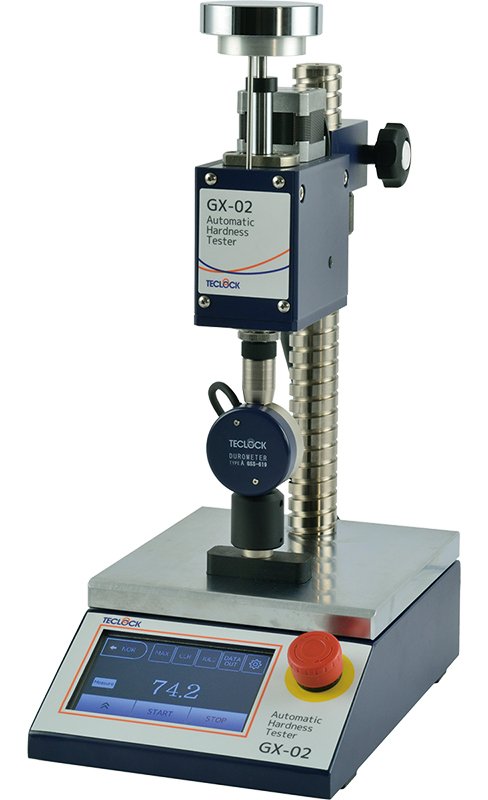

 ตัวอย่างเครื่องมือวัดความแข็งยางชนิดอัตโนมัติรุ่น GX-02

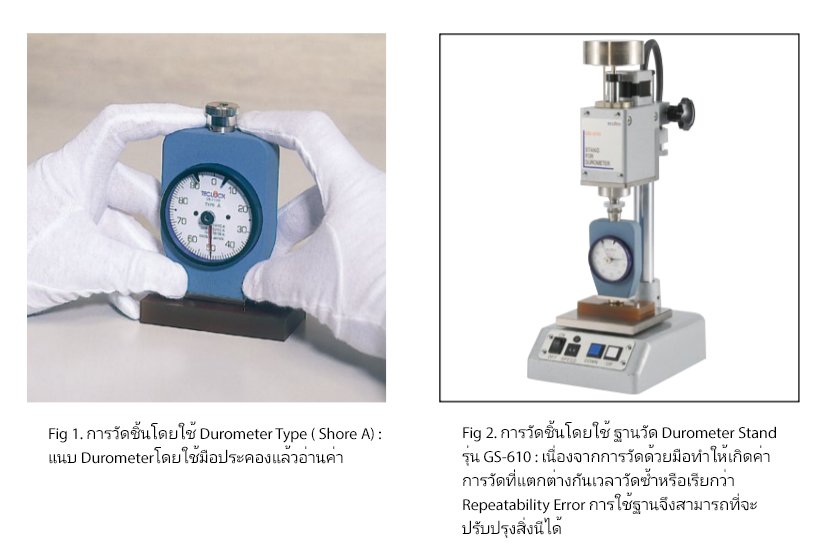

ปัจจุบันการวัดความแข็งยาง Intendation Hardness ชนิด Vulcanize หรือ Thermoplastic จะนำเครื่องมือ  Durometer มาใช้วัด โดยเครื่องมือวัด Durometer จะมีหลายชนิดและที่ผลิตออกมาจำหน่ายจะได้รับมาตรฐานต่างๆ กันเช่น ISO 7619, JIS K6253, ISO 868, หรือ ASTM D 2240 ซึ่งในงานทั่วไปจะทำการวัดโดยใช้มือประคอง (Fig 1) หรือการวัดโดยใช้ฐานวัด (Fig 2)



การวัดโดยใช้มือหรือฐานวัดอาจจะเพียงพอสำหรับลูกค้าบางกลุ่มแต่สำหรับลูกค้าที่มีเรื่องความแข็งของยางเป็นองค์ประกอบสำคัญระบบการวัดอัตโนมัติจึงจำเป็น ถึงแม้ว่า Durometer ปกติที่ใช้งานอยู่แล้วจะได้การรับรอง ISO 7619 หรือ JIS K6253 แต่วิธีการวัด (Method of Measurement) ยังไม่ถูกต้องตาม ISO 7619/JIS K6253 ซึ่งใน ISO 7619/JIS K6253 ลูกค้าจำเป็นต้องใช้การวัดความแข็งแบบอัตโนมัติ เครื่องGX-02ยีห้อ TECLOCK ถูกผลิตในญี่ปุ่นโดยได้รับมาตรฐาน ISO 7619/JIS K6253 และสามารถดำเนินการวัดภายใต้มาตรฐาน ISO7619/JIS K6253 โดยข้อกำหนดของวิธีการวัด (Method of measurement) ISO7619/JIS K6253 มีดัง นี้

  1. Automatic timing Device (การจับเวลาในการวัด): โดยปกติแล้วหลังจากเข็มของ Durometer สัมผัสกับชิ้นงาน ค่าที่อ่านออกมาจะไม่นิ่งซะทีเดียว เนื่องจากชิ้นงาน ไม่ว่าจะยางหรือพลาสติกจะคืนตัว ซึ่งอาจจะเกิดขึ้นภายใน 2-3 วินาที หรือนานกว่านั้น คำถามที่เกิดขึ้นกับผู้ใข้งานคือ เราจะต้องเก็บค่าการวัดตอนไหน? ระบบ ISO 7619/ JIS K6253 อธิบายว่า หากต้องการค่าวัดที่ดีขึ้น ควรใช้ระบบอัตโนมัติ จับเวลา 3 วินาที (+/-0 วินาที) (3 Second +/-0 Second) โดยเริ่มตั้งแต่ตอนที่เข็ม (Pressure Foot) สัมผัสที่ชิ้นงานหลังจากครบ 3 วินาทีให้เครื่องบันทึกค่านั้นโดยอัตโนมัติ (ISO7619/JIS K6253 แนะนำว่าหากชิ้นงานเป็น Thermoplastic ให้จับเวลาเป็น 15 วินาที) การที่จับเวลาในการวัดจะทำให้การอ่านค่าในการวัดชิ้นงานชิ้นต่อไป อยู่ในมาตรฐานเดียวกัน
  2. Testing Speed (ความเร็วในการวัด) :ความเร็วในการวัดชิ้นงานโดยใช้ Durometer มีผลกับค่าที่ออกมาเนื่องจากว่าหากใช้มือกดเร็วไปหรือช้าไปจะทำให้แรงที่ถูกกดลงไปที่ชิ้นงานแตกต่างกันออกไป ซึ่งจะทำให้ค่าออกมาแตกต่างกัน ระบบ ISO7619/JIS K 6253 แนะนำว่าให้ใช้ความเร็วที่เท่ากันและไม่เกิน 3.2mm/s ในการวัดแต่ละครั้งเพื่อให้เป็นมาตรฐานเดียวกัน
  3. Determination of Median Value Through 5 Measurements (การคำนวณค่ากลางจากผลการวัด 5ตำแหน่ง) : ISO7619/JIS K6253 แจ้งว่าค่า Durometer ที่ถูกต้องแม่นยำต้องมาจากการคำนวณค่ากลางจากผลการวัด5 ต่ำแหน่ง ที่มีระยะห่างกันอย่างน้อย 6 มม. โดยเครื่อง GX-02 มีโปรแกรมที่สามารถบันทึกค่าการวัดแล้วคำนวนค่ากลางได้อย่างง่ายดาย



นอกจากนี้เครื่อง GX-02 ยังมีคุณสมบัติอีกมากมาย เช่น

  1. มีลักษณะ Shore ให้เลือกหลากหลาย ไม่ว่าจะเป็น Shore A, D, E หรือแบบอื่นๆหากลูกค้าต้องการมาตรฐานอื่นๆสามารถแจ้งได้
  2. เครื่อง GX-02 สามารถเชื่อมกับ PC  หลังจากการวัดสามารถบันทึกค่าหรือส่งข้อมูลเข้า PC ได้
  3. มี Softwareแถมมากับตัวโครง โดยสามารถควบคุมเครื่องผ่าน  PC ได้
  4. ระบบ Tolerance Judging Function สามารถกำหนดค่า Min-Max เพื่อให้เครื่องทำการแจ้งเตือนหากค่าชิ้นงานเกินที่ตั้งไว้
  5. การปรับ Speed กับ Test time ซึ่งสามารถกำหนดได้เอง

โดยสรุปการใช้เครื่องวัดความแข็งยางอัตโนมัติ GX-02 จะสามารถเพิ่มความแม่นยำและความมั่นใจแก่ลูกค้าว่าค่าที่ได้มานั้นตรงตามมาตรฐาน ISO7619/JIS K6253*  หากทางลูกค้าต้องการที่จะสอบถามราคาสินค้าหรือสอบถามข้อมูลด้านเทคนิคเพิ่มเติม หรือหากต้องการทดลองวัดชิ้นงานทางบริษัทสามารถทำการทดลอง(DEMO)สินค้าให้ได้โดยไม่มีค่าใช้จ่าย

สามารถติดต่อมาที่ฝ่ายขาย/เทคนิคได้โดยตรงที่
คุณธีรชาญ อีเมล theerachan@jet.co.th หรือโทร 06-1401-6799
คุณอัครพล  อีเมล akaraphol@jet.co.th หรือโทร 06-1401-6797

*หมายเหตุ หากลูกค้าต้องการวัดชิ้นงานที่เป็นมาตรฐานอื่นเช่น ASTM D2240,ISO868 หรือ OLD JIS สามารถแจ้งพนักงานขายได้
