วิธีการใช้งานไดอัลเกจและไดอัลเทส

Last updated: 2021-07-24  |  2099 Views  |

1. วิธีใช้งานไดอัลเกจและไดอัลเทส



ไดอัลเกจ (Dial Gauge) เป็นเครื่องมือที่ใช้ในการวัดด้านนอกเพื่อหาค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน และใช้คู่กับ Stand จะต้องยึด ไดอัลเกจกับ Stand ให้ทำมุมได้ 90º  เพื่อจะได้ค่าที่ถูกต้องและเที่ยงตรง มีความละเอียด 0.001,0.01mm และเลือกใช้งานตามความเหมาะสม โดยจะแสดงผลการวัดทางหน้าปัดแบบเข็มและอ่านค่าตัวเลขตามที่ได้ Set ค่าเอาใว้













ไดอัลเทส (Dial Test) เป็นเครื่องมือที่ใช้ในการวัดด้านนอกเพื่อหาค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน และใช้คู่กับ Stand จะต้องยึด ไดอัลเกจกับ Stand ให้ทำมุมได้ 90º เพื่อจะได้ค่าที่ถูกต้องและเที่ยงตรง มีความละเอียด 0.001,0.002,0.01mm และเลือกใช้งานตามความเหมาะสม โดยจะแสดงผลการวัดทางหน้าปัดแบบเข็มและอ่านค่าตัวเลขตามที่ได้ Set ค่าเอาใว้













2. สามารถใช้งานวัดอะไรได้บ้าง

  • สามารถใช้วัดงานเพื่อเปลียบเทียบขนาด เช่น วัดความสูงของเกจมาตรฐานแล้วเทียบกับชิ้นงาน
  • สามารถใช้วัดงานที่เป็นระยะหรือขนาด  เช่น วัดความสูงของเกจมาตรฐานแล้วเทียบกับชิ้นงาน
  • สามารถใช้วัดความเรียบแบบระนาบ เช่น วัดเทียบดูความเรียบของผิวงาน
  • สามารถใช้วัดงานทรงกลม เช่น วัดเพลาข้อเวียง หรือแกน
  • สามารถเลือกใช้ตามความเหมาะสมและวัตถุประสงค์

3. การเลือกรุ่นให้ถูกต้องกับชิ้นงาน

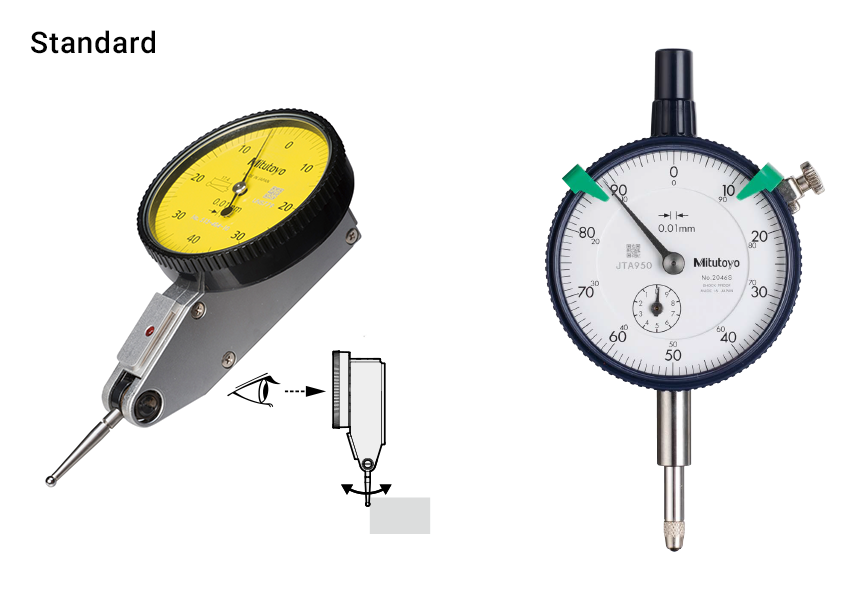

ไดอัลเกจและไดอัลเทส รุ่น Standard เหมาะกับการใช้วัดชิ้นงานทั่วไปที่มีพื้นที่กว้างสามารถมองได้ปกติในการอ่านค่าเวลาวัดชิ้นงาน และใช้คู่กับ Stand จะต้องยึด ไดอัลเกจหรือไดอัลเทสกับ Stand ให้ทำมุมได้ 90º เพื่อจะได้ค่าที่ถูกต้องและเที่ยงตรงเลือกใช้งานตามความเหมาะสมกับชิ้นงาน

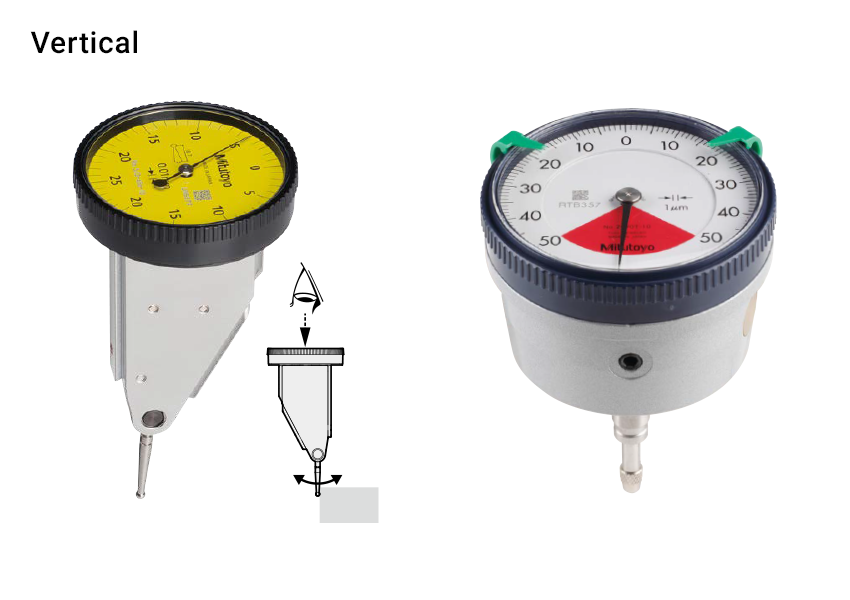

ไดอัลเกจและไดอัลเทส รุ่น พิเศษ เหมาะกับการใช้วัดชิ้นงานที่มีพื้นที่แคบไม่สามารถมองได้ปกติในการอ่านค่าเวลาวัดชิ้นงานในแนวตั้งและใช้คู่กับ Stand จะต้องยึด ไดอัลเกจหรือไดอัลเทสกับ Stand ให้ทำมุมได้ 90º เพื่อจะได้ค่าที่ถูกต้องและเที่ยงตรงเลือกใช้งานตามความเหมาะสมกับชิ้นงาน













4. คุณสมบัติของแต่ละรุ่นแตกต่างกันอย่างไร ยกตัวอย่างเช่น ปากวัดเป็นรูบี้ กันน้ำ กันshock

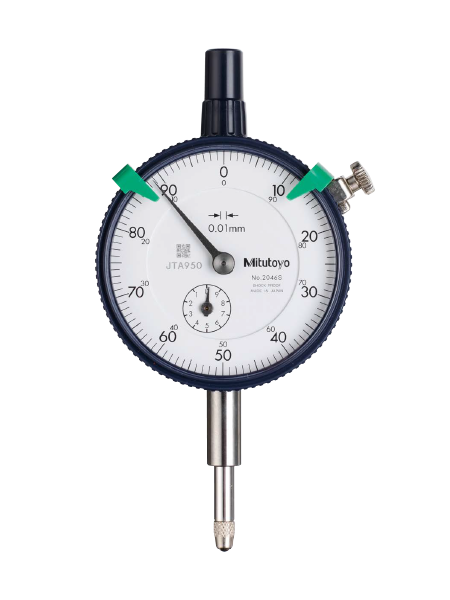

(Dial Gauge) คุณสมบัติที่ใช้ในการวัดผิวด้านนอกเพื่อหาค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน เหมาะกับการวัดงานทั่วไปที่ไม่มีน้ำหรือน้ำมันเพราะไม่ได้ออกแบบมาใช้งานแบบนั้น และเลือกใช้งานตามความเหมาะสม

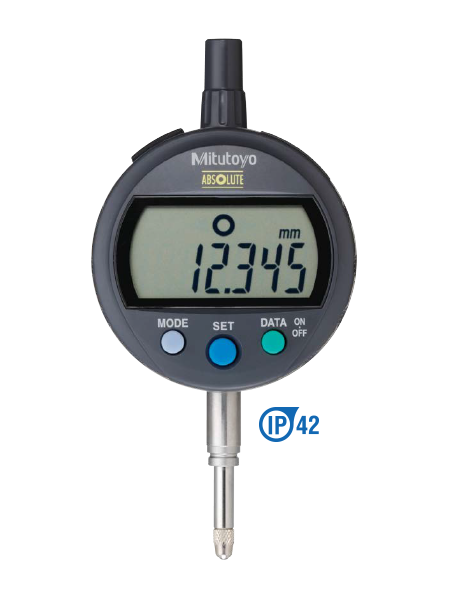

(Digimatic Indicator) คุณสมบัติที่ใช้ในการวัดผิวด้านนอกเพื่อหาค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน เหมาะกับการวัดงานทั่วไปและที่มีน้ำหรือน้ำมันเพราะออกแบบมาเพื่อป้องกันน้ำและน้ำมัน กับมาตรฐาน IP42  และเลือกใช้งานตามความเหมาะสม

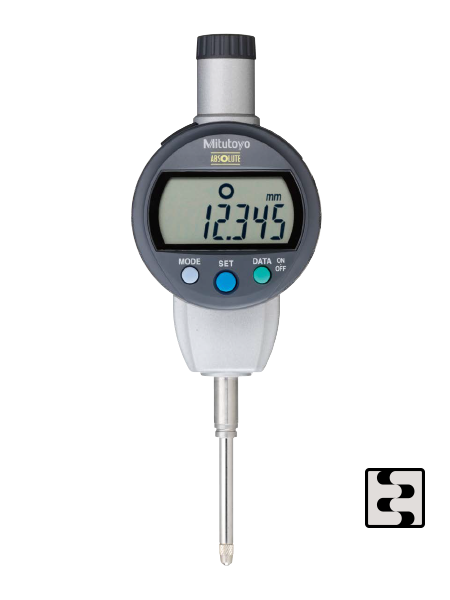

(Digimatic Indicator) คุณสมบัติที่ใช้ในการวัดผิวด้านนอกเพื่อหาค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน เหมาะกับการวัดงานทั่วไปที่ไม่มีน้ำหรือน้ำมันและเหมาะกับงานที่ต้องการแรงกดที่เบาและนุ่มเพราะออกแบบมาเพื่อป้องกันการกระแทกชิ้นงานไม่ให้เป็นรอยกับสัญญาลักษ Shockproof และเลือกใช้งานตามความเหมาะสม

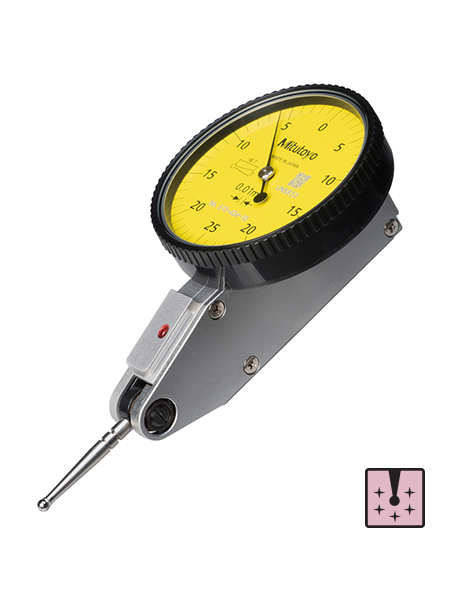

(Dial Indicator) คุณสมบัติที่ใช้ในการวัดผิวด้านนอกเพื่อหาค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน เหมาะกับการวัดงานทั่วไปและงานต้องการความทนทานสูงที่ไม่มีน้ำหรือน้ำมันและเหมาะกับงานที่ต้องการแรงกดที่เบาและนุ่มเพราะออกแบบมาเพื่อป้องกันการกระแทกชิ้นงานไม่ให้เป็นรอยกับสัญญาลักษ Ruby และเลือกใช้งานตามความเหมาะสม

















5.เลือกขาตั้งแม่เหล็กให้ถูกชนิดอย่างไร

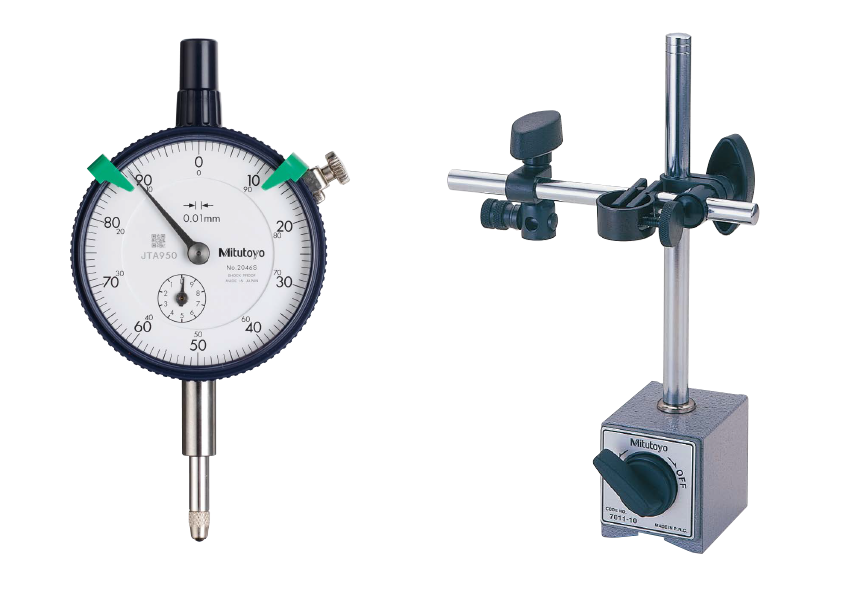

Stand (Dial Gauge) ที่เลือกใช้ในการยึดจับที่มีแกนตรงจะทำให้การวัดมีความเที่ยงตรง Stand เหมาะกับการวัดแบบตั้งฉากที่ดีกว่าวัดรูปทรงกลม แบน แนวตั้ง แนวนอน เหมาะกับการวัดงานทั่วไปที่ไม่มีน้ำหรือน้ำมัน และเลือกใช้งานตามความเหมาะสม

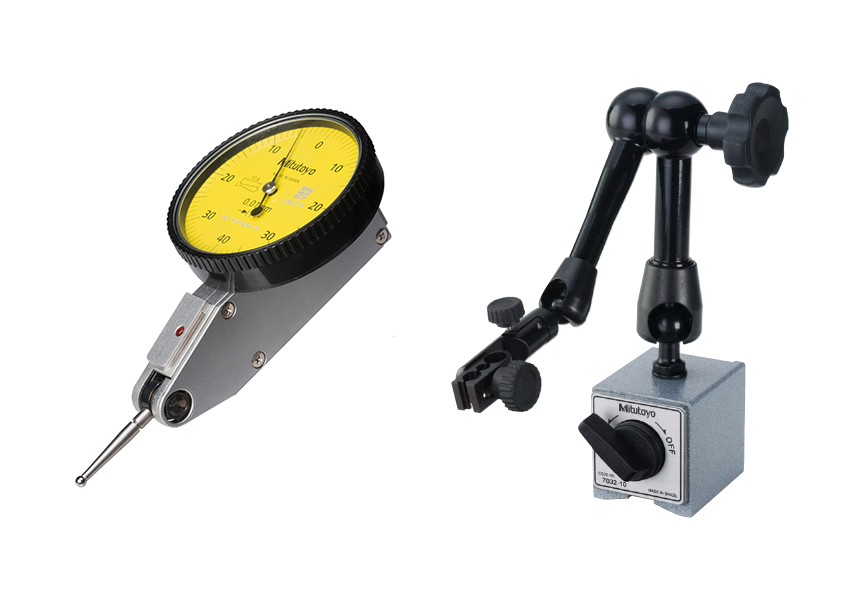

Stand (Dial Indicator) ที่เลือกใช้ในการยึดจับที่มีแกนสามารถปรับตำแหน่งหรือองค์ศาได้ทำให้การวัดค่าความเรียบแบบแนวระนาบของชิ้นส่วนงานใช้เพื่อสัมผัสพื้นผิวของชิ้นงานใช้ในงานที่ต้องการวัดรูปทรงกลม แบน แนวตั้ง แนวนอน เหมาะกับการวัดงานทั่วไปที่ไม่มีน้ำหรือน้ำมัน และเลือกใช้งานตามความเหมาะสม
